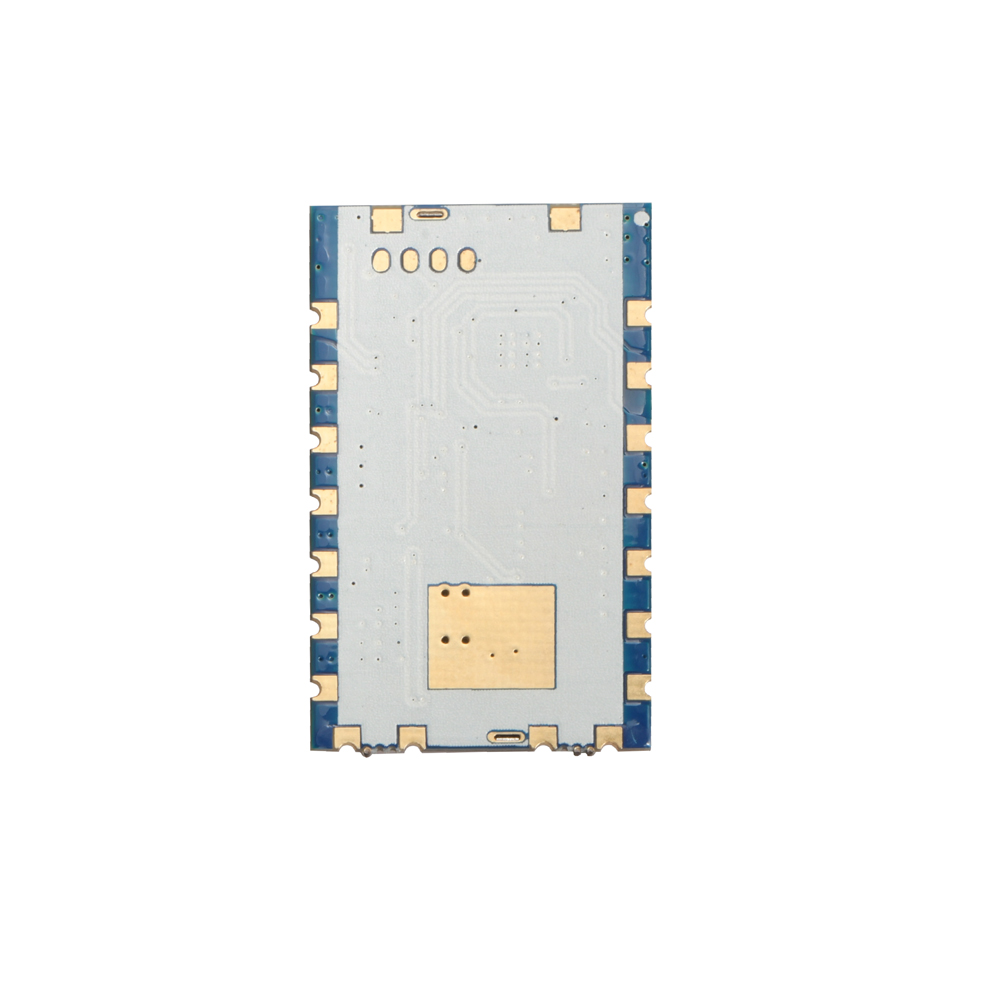

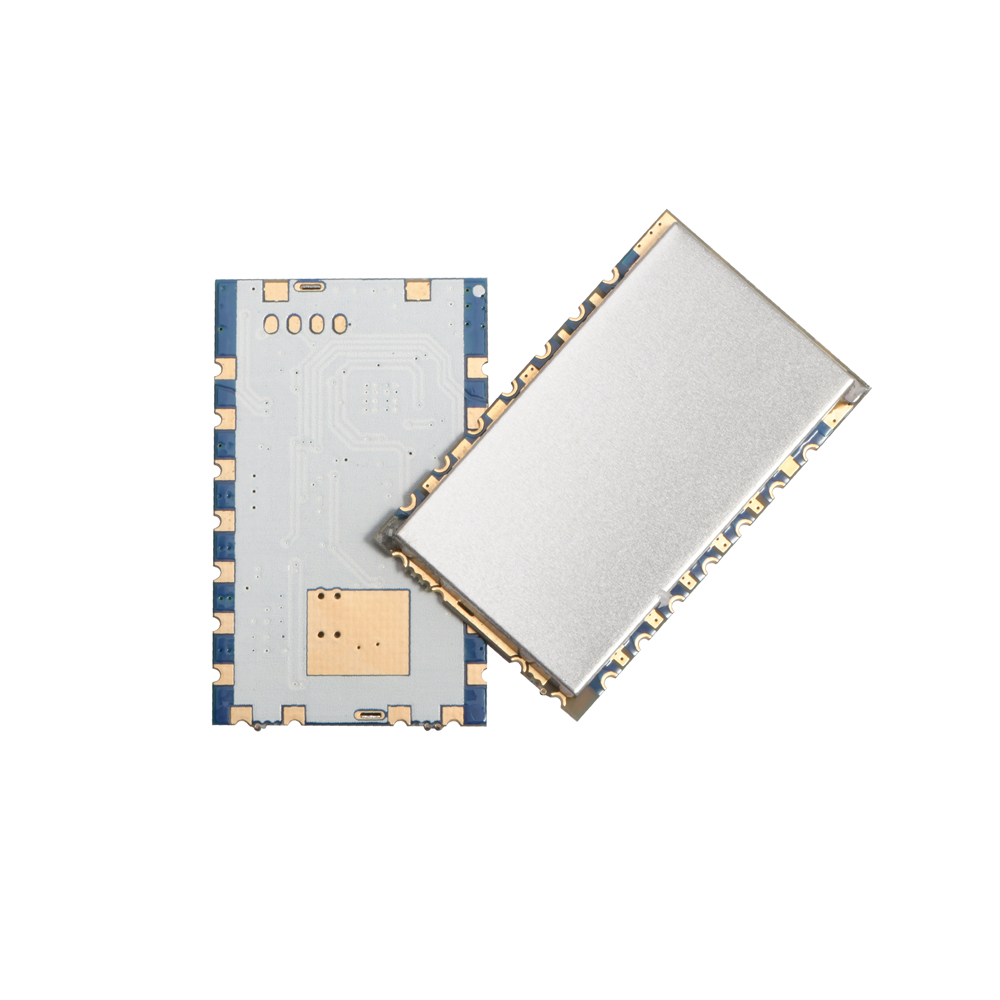

SA878：2W嵌入式小體積對講機模塊高集成

SA878是一款性價比很高的集成專業對講機模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置模塊的相關參數并對收發功能進行控制。用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。SA878嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA878 2W嵌入式小體積對講機模塊V1.4.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			≤1		uA
接收電流			60		mA
發射電流（高功率）			900	950	mA
發射電流（低功率）			450	550	mA
發 射射頻參數
工作頻率范圍	UHF	400		480	MHz
發射功率（高功率）	@VCC=4.0V	31.5	32.5	33	dBm
發射功率（低功率）	@VCC=4.0V	24	25	26	dBm
調制靈敏度	@1.5KHz/2.5KHz頻偏		10		mV
音頻調制失真	@1.5KHz/2.5KHz頻偏		2	5	%
信噪比	@1.5KHz/2.5KHz頻偏	38	40	45	dB
鄰道功率	@12.5K offset		-60dBc		dBm
CTCSS調制頻偏		0.35	0.5	0.75	KHz
接收射頻參數
接收靈敏度	13dB輸出語音信吶比		-124		dBm
接收信噪比	@1.5KHz頻偏	45	50		dB
音頻輸出幅度			700		mV
音頻輸出阻抗			200		OHm

產品特點

UHF頻段400~480 MHz
發射接收頻率獨立
帶寬12.5 KHz
RSSI信號強度指示
開闊地傳輸距離為5公里
高接收靈敏度：-124 dBm
高集成小體積
38級CTCSS模擬亞音頻碼
166級正相、反相CDCSS數字亞音頻
8級靜噪
8級可調音量
高低功率可選（1.6-1.8W）
寬范圍工作電壓3.3-5.5 V
內置EEPROM，數據掉電保存
采用0.5 ppm TCXO晶振，性能穩定

應用領域

小型對講機
無視對講系統
樓宇小區安防系統
戶外運動產品
音頻監聽系統

對講機模塊SA878的典型應用電路

對講機模塊SA878的引腳定義

腳位編號	引腳定義	描述
1	MIC_IN	咪頭信號輸入
2	UART-TX	串口發送數據口
3	UART-RX	串口接收數據口
4、5、6	NC	空腳
7	ANT	射頻輸入/輸出腳（接50歐姆天線）
8、9、10	GND	地線
11	VCC	電源正
12	H/L	RF高低功率控制；接地為低功率，懸空為高功率，默認高功率
13	CS	模塊休眠使能腳，“0”為休眠，“1”為工作狀態,默認休眠模式
14	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
15	+3.3V	3.3V電壓輸出腳，可外接50mA負載
16	LINE_OUT	音頻輸出（200mv-1400mv之間，可通過軟件設定）
17	NC	空腳
18	SPKEN	接收信號指示腳（可外接控制音頻功放），高電平有效，默認低電平
19、20	GND	地線

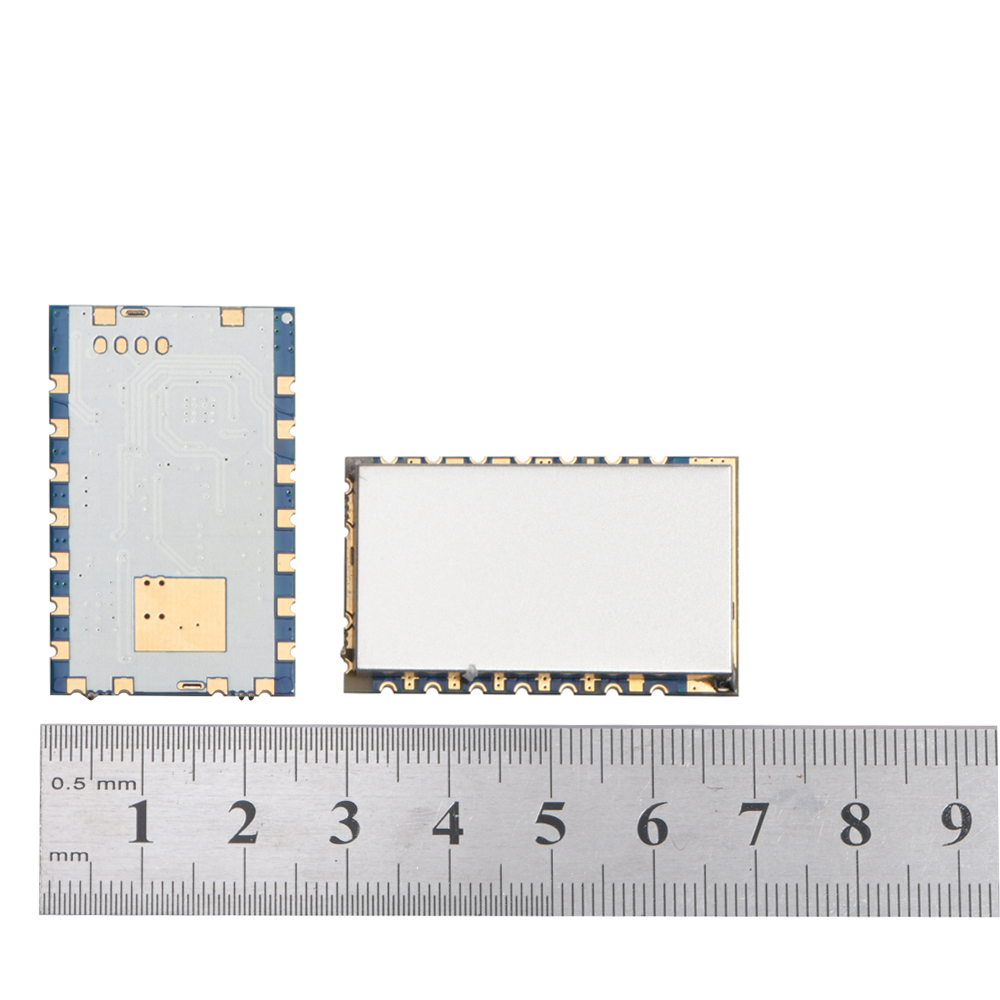

對講機模塊SA878的機械尺寸
