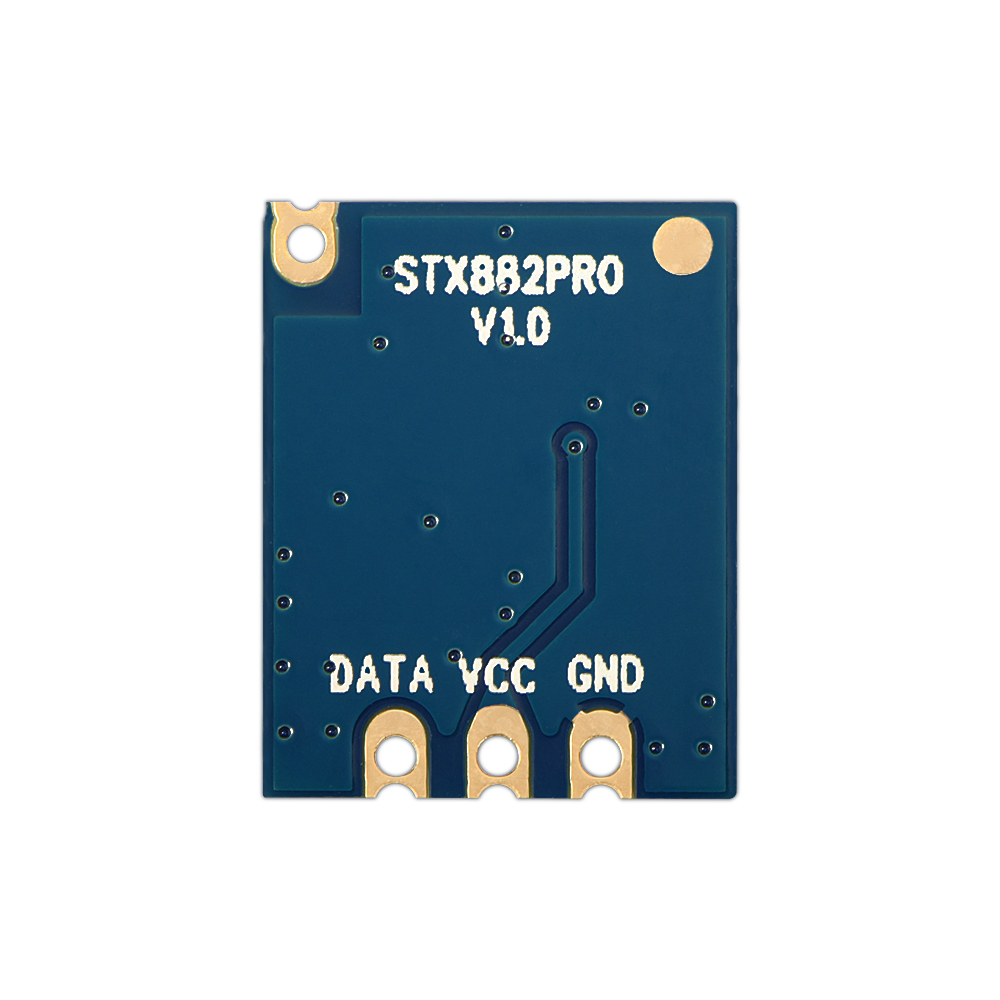

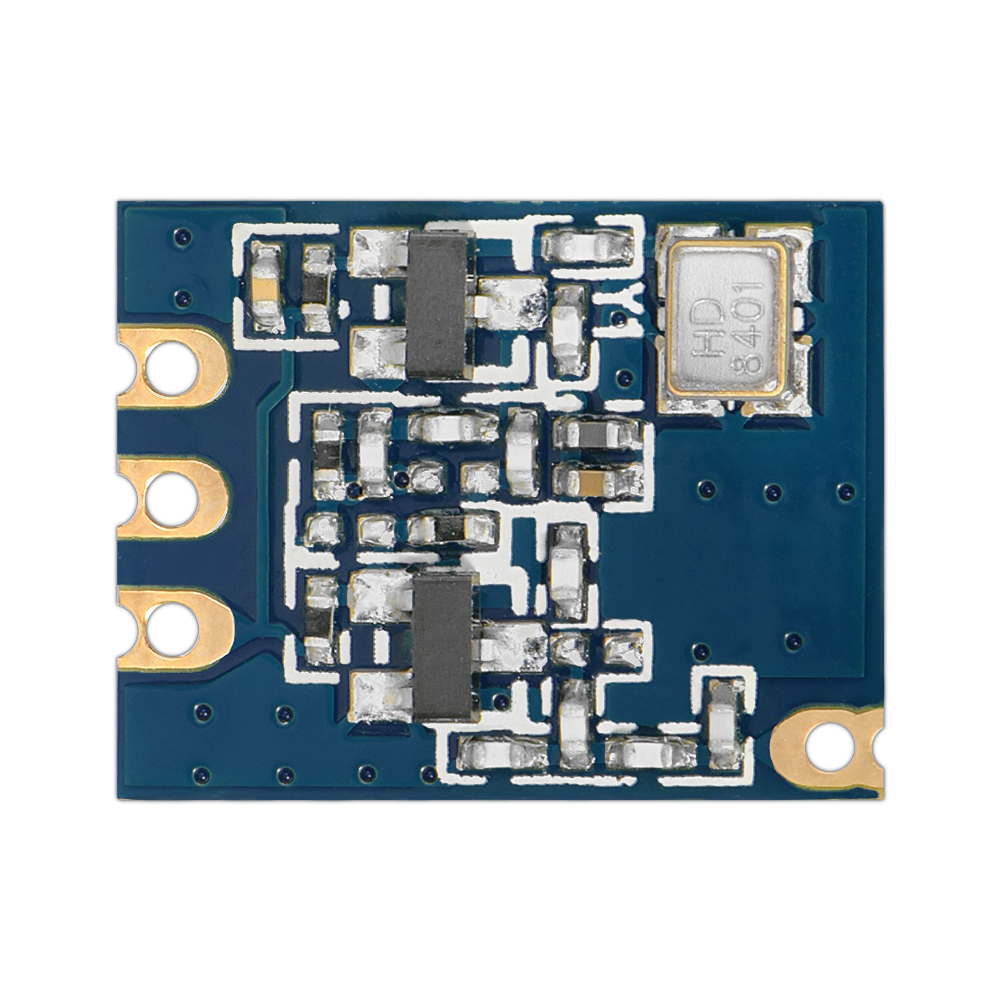

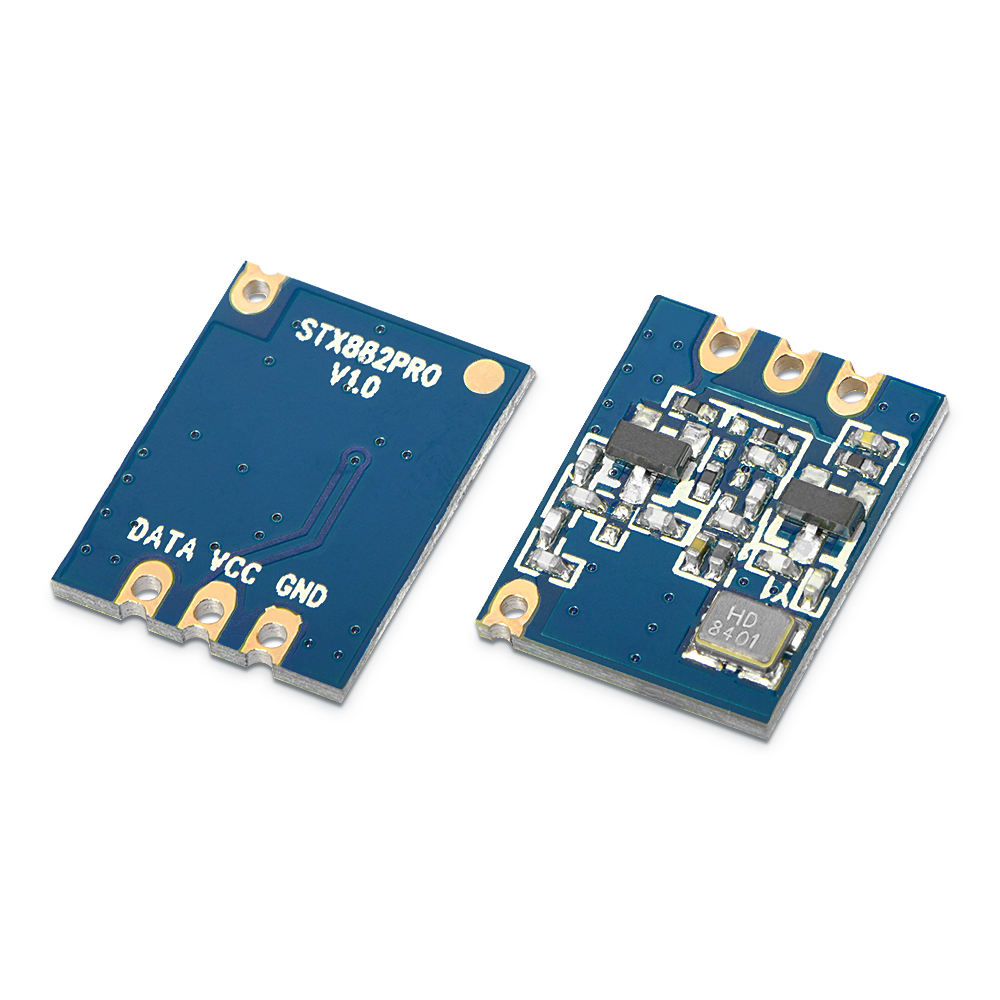

STX882PRO：100mW 遠距離超薄體積 ASK發射模塊

STX882PRO是我司自主研發生產的一款超薄體積、超遠距離、低諧波、可貼片二次生產的ASK發射模塊。具有較高的穩定性和性價比，在3.6V時功率能達到50mW，是目前市面上同等電壓下發射功率最高的ASK發射模塊。模塊的數據端口可以直接連接單片機，使無線產品的研發和生產更為方便快捷。
STX882PRO嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：遠距離超薄ASK發射模塊 STX882PRO V1.1.pdf

封裝尺寸：STX882 STX882PRO package.rar

其它附件：ASK系列.rar

認證報告：思為_STX882PRO_ROHS認證.pdf

性能參數

特點&應用

典型應用電路

引腳定義

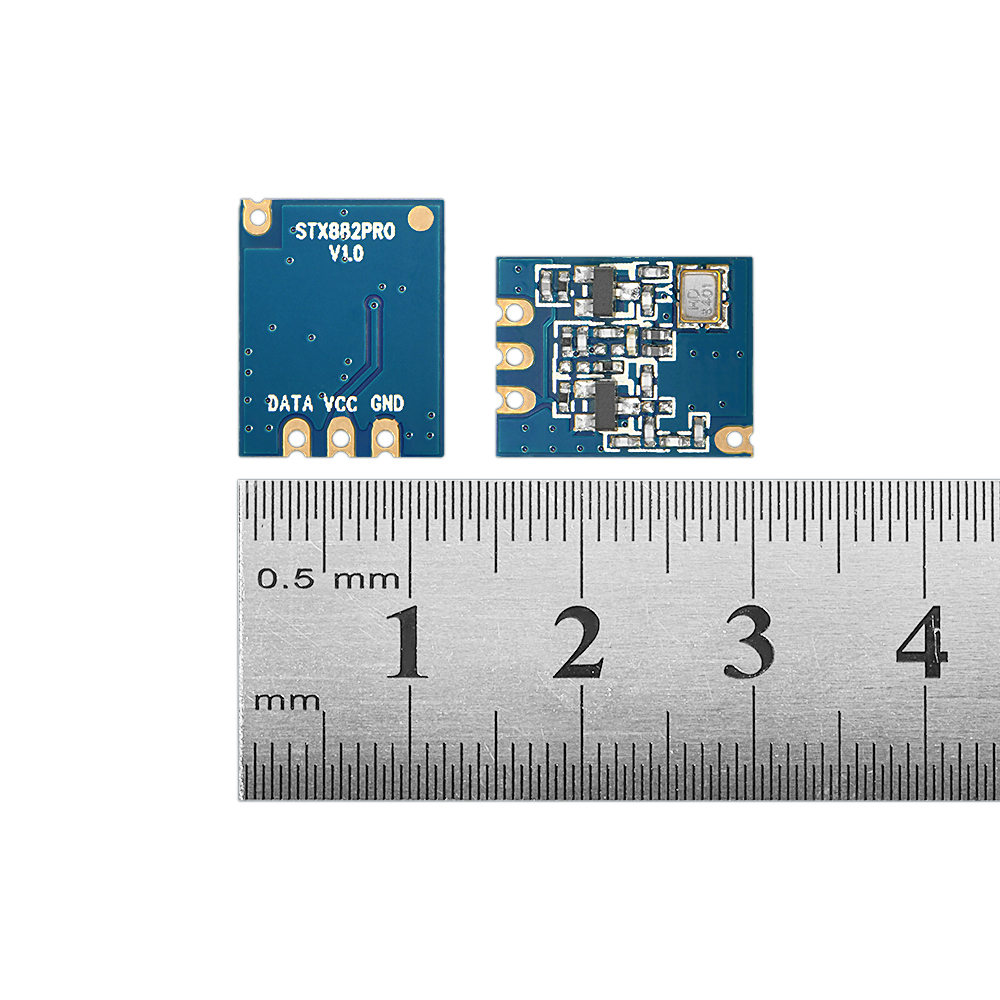

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.2	3.0	6	V
工作溫度范圍	-20	25	70	℃
電流消耗
發射電流		34		mA	@3.3V,15dBm
休眠電流		≤0.01		uA	DATA為低電平時
射頻參數
頻率范圍	433.82	433.92	434.02	MHz	@433MHz
頻率范圍	314.9	315	315.1	MHz	@315MHz
發射功率	12	13	13.5	dBm	@2.4V
	14	15	15.5	dBm	@3V
	19.5	20	20.5	dBm	@5V
調制速率	0.1		9.6	Kbps
